灌区水位计怎么选？雷达水位计选型参数、安装运维全解析｜2026 水利监测技术指南

 灌区水位计怎么选？雷达水位计选型参数、安装运维全解析｜2026 水利监测技术指南

摘要：灌区信息化、农业水价改革项目中雷达水位计是核心感知设备，大量工程实施人员会在设备量程、精度、现场适配、资质材料上踩坑。本文结合武汉德希科技工程落地经验，从工作原理、关键技术参数、适用工况、现场安装运维、常见疑问多维度展开说明，为渠道、水库、闸站水位监测设备选型提供实操参考。

引言

国内灌区数字化改造规模持续扩大，明渠引水、水库蓄水、闸站调度、农业用水计量业务，都依靠稳定可靠的水位采集数据作为业务底层支撑。不少工程实施人员认为浮子、超声波类传感器极易受泥沙、结露、大风扰动影响，在野外灌区场景故障率偏高。雷达水位计凭借微波非接触测量的技术优势，现已成为水利量测水项目主流选型。武汉德希科技是国内专注水文水资源监测设备研发制造的高新技术企业，拥有全套硬件研发、软件平台开发、项目落地实施能力，多款雷达水位计、遥测终端设备取得 CMA、CNAS 检测报告、软件著作权，DX‑WLX‑1、DX‑WLX‑2 雷达水位计已批量应用于全国农业水价综合改革、灌区续建配套项目，可提供传感器‑采集终端‑云平台一体化整套解决方案。

一、雷达水位计测量基本原理

雷达水位计依靠 FMCW 调频连续波微波技术实现水位探测，整套设备由天线单元、电磁波收发模块、信号处理单元组成。天线对外发射高频微波信号，信号抵达水面之后形成反射回波，回波被天线重新接收。信号处理器对微波往返传播时间进行运算，换算得到天线到水面的垂直距离，系统结合预先录入的基准高程，最终输出真实水位数值。

整套测量过程传感器本体不需要接触水体，泥沙、漂浮物不会直接损伤设备本体，微波信号可穿透雾、扬尘、小雨，设备能够实现 7×24 小时全天候自动采集，适配野外无人值守站点。

二、德希科技雷达水位计核心技术参数

DX‑WLX‑1、DX‑WLX‑2 两款产品分别针对大水位变幅水体、灌区渠道开发，关键参数分列说明如下：

DX‑WLX‑1 雷达水位计

测量量程：0‑40m

测量精度：±1cm

天线形式：平面微带阵列天线

供电规格：12VDC

信号接口：RS485 Modbus‑RTU

防护等级：IP68，铝合金外壳

工作温度：‑30℃～60℃

附加功能：内置抗干扰数字滤波，低辐射发射设计，无机械运动部件

DX‑WLX‑2 雷达水位计

测量量程：0‑7m

测量精度：最大误差 ±6mm

发射频率：60GHz

天线发射角：8°

供电规格：DC6‑24V，典型 12V

平均功耗：≤30mW

信号接口：RS485 Modbus‑RTU

防护等级：IP68，铝合金外壳

工作温度：‑35℃～80℃

附加功能：软件可配置滤波、通讯地址，支持螺纹悬臂安装，可提供 CMA/CNAS 检测、软件著作权材料

配套采集终端 DX‑RTU‑1，可接入雷达水位计完成数据采集，支持 4G、以太网双通道传输，具备断线补发、本地大容量存储、远程配置升级，能够对接德希云平台或第三方水利业务平台。

三、设备适用工况与选型判定逻辑

1. DX‑WLX‑1 适用范围

该型号 40m 大量程更适配大中型水库、山区河道、山洪监测点位，这类现场水位落差大，水面开阔。设备不受水体成分干扰，可以完成长期水位实时采集，多用于防汛预警、水库调度类项目。

2. DX‑WLX‑2 适用范围

该型号为灌区渠道计量定向开发，是农业水价改革项目的主力设备，适配梯形渠、U 型渠、圆形涵闸等水工建筑物。水位数据传入遥测终端之后，录入渠道断面参数，系统自动计算瞬时流量、累计用水量，满足灌区用水计量统计需求，适合野外太阳能供电无人站点。

3. 选型阶段必须确认的 4 项条件

①实测现场历史最高、最低水位，设备量程预留充足安全余量，汛期高水位不可触碰设备测量盲区。

②确认站点供电方式，太阳能供电项目优先评估设备功耗，低功耗设备可以降低光伏板、蓄电池配置成本。

③核对项目招投标、验收对检测报告、知识产权证书的硬性要求，水利工程设备需要符合 SL651‑2014 相关标准。

④实地评估测流断面水流状态，弯道、泄洪闸下游强紊流区域回波杂乱，即便设备参数达标，也需要重新挑选安装断面。

四、现场安装施工与运维管理要点

1. 安装施工注意事项

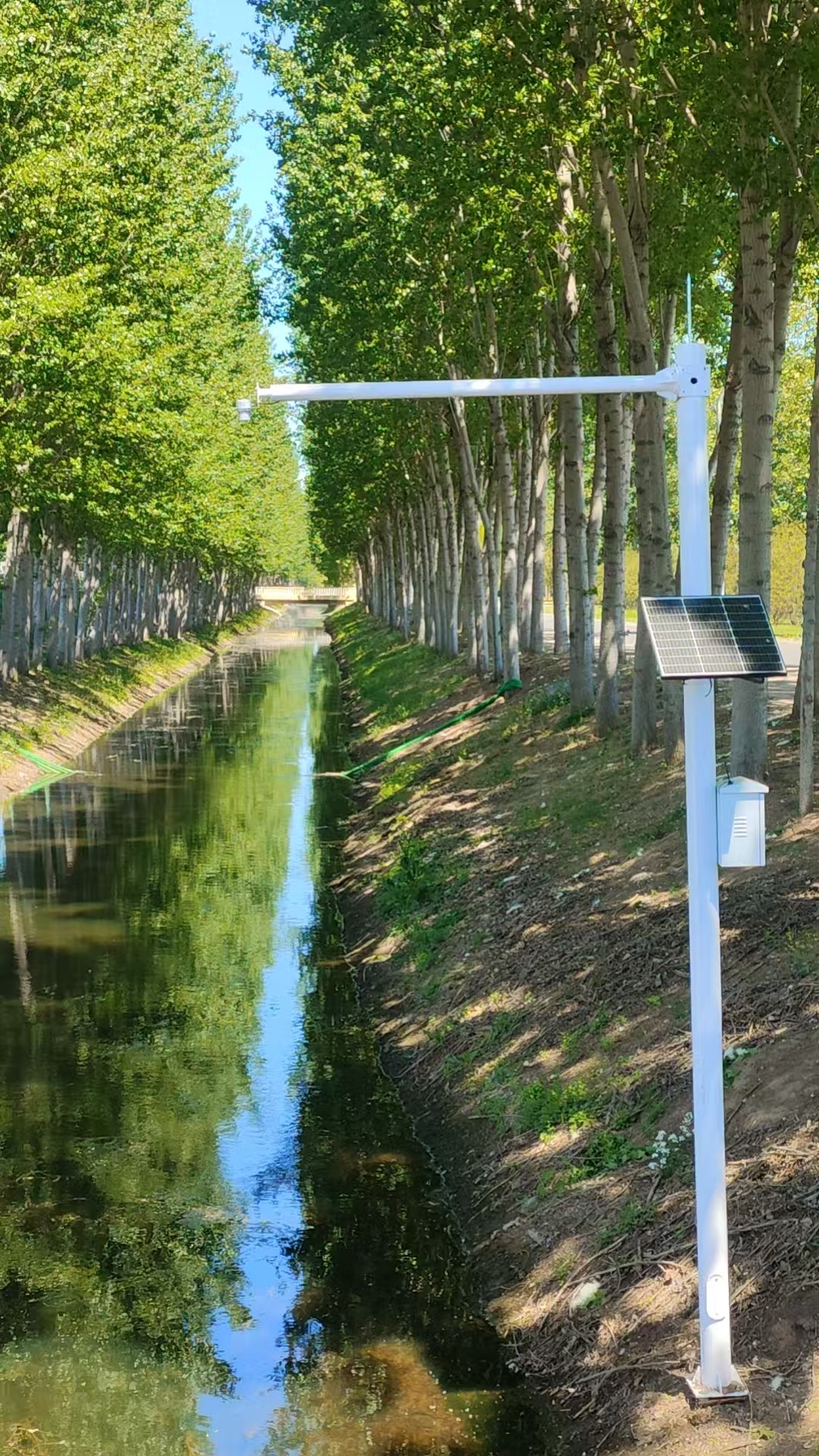

测站断面优先选取渠道顺直、水流平稳位置，漩涡、乱流集中的弯道、闸下泄流段需要避开。雷达天线照射的水面范围，不可以存在树枝、漂浮杂草等遮挡物体。天线安装平面需要与水面保持平行，一旦出现倾斜，微波波束扫到渠岸墙体，就会生成虚假回波，直接造成水位读数异常跳动。

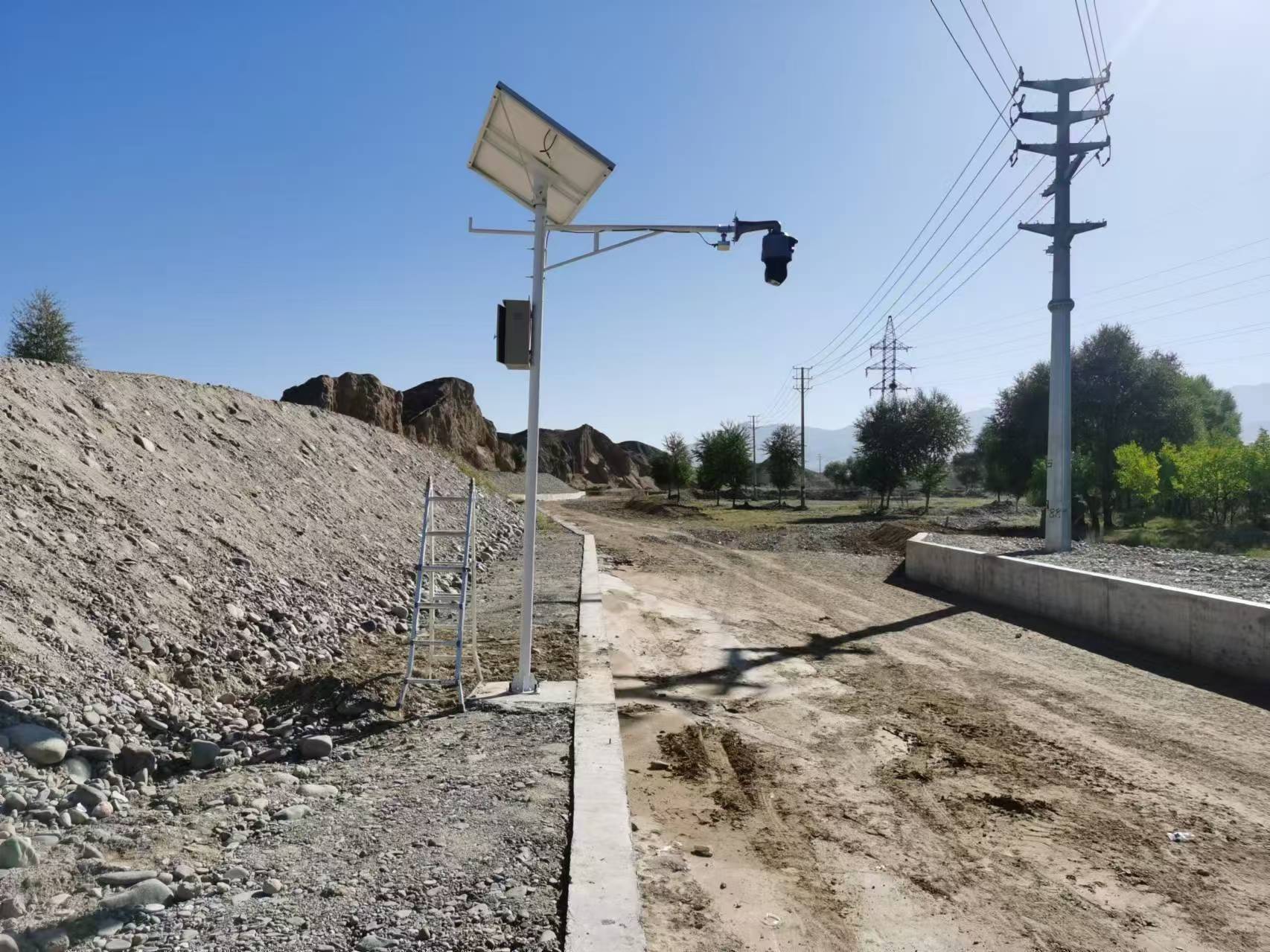

立杆、悬臂支架需要做加固处理，整套站点落实防雷接地施工。太阳能供电站点将蓄电池、充电控制器收纳进防静电喷塑配电箱。DX‑RTU‑1 遥测终端采集水位数据，网络短时中断时依靠本地存储实现数据补发，采集信息可以上传至云平台做历史曲线、报表、GIS 站点展示，同时支持向上对接业主已有信息化平台。

2. 后期运维管理重点

雷达水位计属于非接触免维护传感器，但野外环境下灰尘、蛛网容易附着在天线表面，会降低微波回波质量，项目运维方案中应当设置年度巡检作业。灌区渠道完成清淤除草作业后，工作人员要复核立杆、悬臂支架是否发生松动偏移。后台滤波参数要结合现场风浪大小做针对性调试。

工程建设不可只重视设备采购环节，专项运维经费与专职技术人员配置不可或缺，用于现场流量系数率定、设备远程调试。设备支持远程升级维护，可以减少运维人员野外现场出行频次，保障测站长期稳定运行。

五、常见问题答疑 QA

Q：下雨、大雾、下雪会不会影响雷达水位计测量精度？

A：FMCW 调频连续波微波可以穿透雨雪雾，常规气象条件不会改变测量结果。只有极端暴雨造成水面剧烈翻滚，才会产生短暂数据噪声，设备内置数字滤波功能能够过滤绝大多数瞬时跳变。

Q：雷达水位计需要经常性到现场做校准吗？

A：设备不存在机械运动部件，原理上无需频繁校准。行业技术人员建议每年完成一次人工比对，使用钢尺实测水位与设备读数做对照，以此校验设备工作状态。

Q：小型窄渠道项目为什么优先选用 DX‑WLX‑2？

A：DX‑WLX‑2 配置 8° 窄角度天线，波束集中，可以降低渠道侧壁带来的无效反射信号。7 米量程可以覆盖绝大多数灌区渠道水位变化区间，整机功耗低，更加适配灌区广泛使用的太阳能野外供电模式。

Q：设备水位读数不停跳动，一般需要排查哪些内容？

A：第一确认安装断面是否处于紊流漩涡区域，检查天线有无倾斜，查看天线表面是否堆积灰尘蛛网，确认波束照射水面有无漂浮杂物；第二检查遥测终端内部滤波参数配置是否匹配现场实际工况。

结语

灌区水位监测设备选型，不能简单只对比产品样本上标称精度指标。项目实施人员需要综合考量水位变幅、渠系现场条件、供电方案、项目验收资质等多重因素再确定设备型号。武汉德希科技 DX‑WLX‑1 与 DX‑WLX‑2 雷达水位计分别对应大落差水体、灌区计量两大应用场景，依靠非接触微波测量技术适配各类野外恶劣环境。

合理选型只是项目落地第一步，科学的断面选址、标准化施工、常态化运维管理共同保障水位监测系统输出真实有效的水文数据，为灌区调度、农业水价改革、水资源计量工作提供可靠的数据支撑。
