摘要：排水管网水质监测已经成为城市水环境治理、管网病害排查的重要技术手段，COD 作为衡量水体有机污染程度的核心指标，原位在线传感器的综合性能直接影响管网溯源、雨污混接判定的数据分析质量。管网内部高悬浮物、生物膜附着、井下潮湿腐蚀等复杂工况，使得传统试剂类监测设备运维成本居高不下。本文围绕华中专精、高新技术企业武汉德希科技自研 DX‑COD‑1 在线 COD 传感器开展全面拆解，从检测原理、分项技术参数、硬件功能特性、现场安装条件、业务落地场景逐层展开，为排水管网、河道水源地项目设备选型与方案设计提供技术参考依据。

城市排水管网承载生活污水、雨水、部分工业废水的输送任务，管网节点的 COD 监测数据能够被用来识别雨污混接点、排查地下水入渗问题、评估管网运维改造的实际成效。管网内部水体含有大量悬浮杂质，管壁微生物极易在光学探头表面形成生物附着层因而普通光学传感器会出现测量漂移，使得后台接收的数据失去业务参考价值。研究人员认为很多水质监测项目的数据失效问题，来源于设备选型阶段未充分评估井下实际工况，仅依靠实验室标称参数完成设备采购，后期频繁维护依旧很难保障数据连续性。武汉德希科技立足水环境感知赛道完成 DX‑COD‑1 在线 COD 传感器的整机开发，设备核心光路算法、固件程序全部实现自主研发，双波长紫外检测架构可以适配管网、河湖等多类水体原位监测需求。

一、DX‑COD‑1 在线 COD 传感器检测工作逻辑

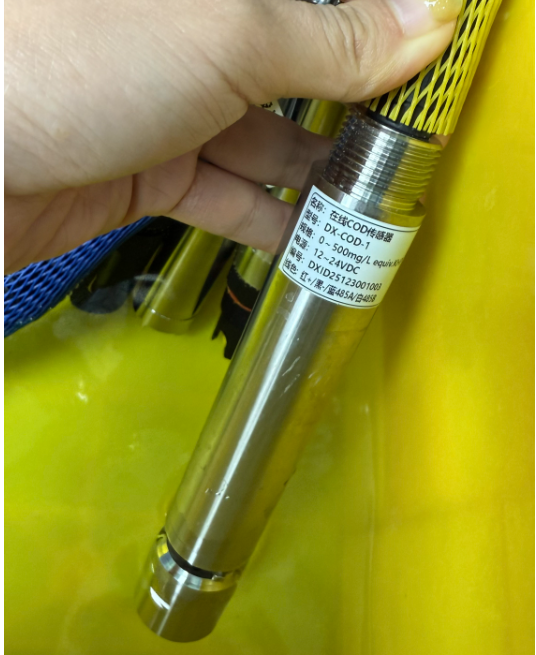

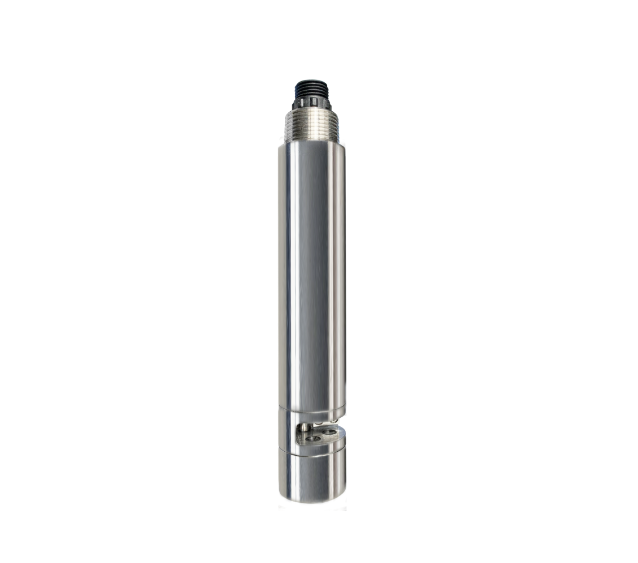

DX‑COD‑1 在线 COD 传感器依托有机物对 254nm 紫外波段的吸收效应完成有机污染程度测算，设备搭载两路独立光源，一路 254nm 测量光源用于捕捉水体有机物的紫外吸收信号，一路 365nm 参比光源用于抵消光路衰减、悬浮物质带来的测量干扰，两套光源采集的数据交由内置算法完成运算处理，使得最终输出结果的稳定性有所提升。整套检测流程不需要化学试剂参与反应，试剂采购、废液处置的相关工作可以被完全省去，传感器被投入水体之后就能够实现不间断原位水质采集。设备支持选配自动清洁刷组件，探头光学窗口的生物附着问题得到抑制，现场运维周期可以显著拉长。数字信号经由 RS485 Modbus 接口向外输出，采集得到的 COD、浊度、温度多组数据可以直接接入 PLC、RTU 以及上位机管理软件完成参数配置与数据读取。

二、设备分项技术参数

1、测量性能模块

测量精度：±5% FS

分辨率：0.1mg/L

同步测量参数：COD、浊度、水体温度

校准模式：两点校准

2、电气通信指标

工作供电电压：12‑24V

整机功耗：＜0.5W

输出接口：RS485 Modbus 数字协议

3、环境与防护参数

防护等级：IP68

工作温度区间：0‑65℃

耐受压力：＜0.2MPa

4、安装及配套条件

安装形式：浸入式安装

布设要求：传感器本体保持水平放置，规避杂物堆积在光学镜片表面

线缆处理：线缆需要通过穿线管做固定保护，现场布线不可处于绷紧状态，恶劣工况下传感器外部可加装防护罩

选配组件：可配置自动清洁刷，降低生物附着造成的测量偏差

三、设备硬件功能特点

DX‑COD‑1 在线 COD 传感器的双波长光路补偿架构，把参比光源数据纳入计算模型，悬浮杂质带来的浊度干扰能够被自动修正。整机尺寸设计小巧，浸入式布设方式适配管网窨井、河道浮标、水源地监测点位的有限安装空间。无试剂检测模式不会产生二次污染，野外无人值守点位的长期监测条件可以得到满足。选配清洁刷组件之后光学镜片的污垢、微生物黏膜能够被定期清理，设备漂移幅度有所降低，反应速度可以保障实时监测业务的数据响应需求。标准化 Modbus 输出协议降低设备和采集终端、业务平台之间的对接难度，上位机软件可以被用来远程完成参数修改、状态查看等运维操作。整机低功耗特性适配电池加太阳能的野外供电方案，无市电的管网节点同样可以开展长期连续监测。作为本土自研传感器产品，设备协议修改、算法微调、故障排查等技术服务均可由武汉德希科技本地团队承接，不用依赖外部第三方模组厂商的技术支持。

四、主要落地应用场景

4.1 市政排水管网节点原位监测

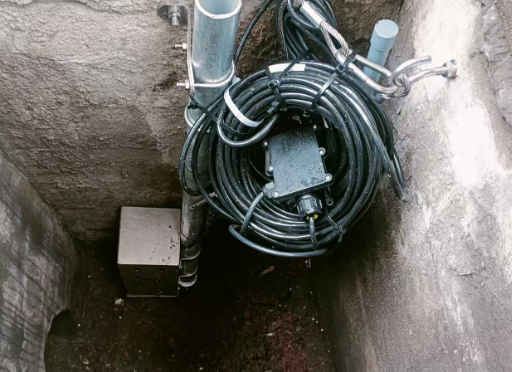

排水管网截流井、关键干支管点位水体悬浮物含量高，水质指标伴随降雨出现明显波动。DX‑COD‑1 在线 COD 传感器布设于管网内部完成不间断采样，获取的 COD、浊度数据支撑雨污混接点位识别、管网入渗情况研判，为管网修复工作提供原始监测依据。

4.2 河流湖泊及饮用水源地监测

地表水水体有机污染浓度偏低，设备高分辨率检测能力可以捕捉水体有机污染物的细微变化，可部署于河湖岸边、水源地取水口位置完成常态化水质感知，为水环境风险预警提供数据支撑。

4.3 地下水水质监测点位

部分地下水监测点位安装条件有限，设备小巧的本体结构与 IP68 防护等级可以适应井下潮湿环境，原位采集的数据能够反映地下水有机污染的变化趋势。

4.4 污水排放口水质监控

污水排放口水质波动幅度大，传感器无试剂连续监测特性适合排污口常态化监控，采集数据对接智慧水务平台之后，异常水质信号可以触发后续处置流程。

行业技术专家提醒项目实施人员，紫外法 COD 传感器的数据表现会受水体基质组分的影响，实验室环境的测试结果不能直接等同于现场实测效果。项目落地之后需要结合实验室比对数据完成现场校准，安装环节严格执行水平布设、线缆防护的相关要求，投运之后定期检查光学窗口以及清洁刷的工作状态，才能让在线 COD 传感器持续输出具备业务价值的监测数据。
