污水管网流量水质在线监测设备该怎么选 关键技术参数与工程要点解析

污水管网流量水质在线监测设备该怎么选 关键技术参数与工程要点解析

摘要：伴随雨污分流改造落地、城市地下管网安全感知体系建设提速，污水管网流量水质在线监测已经成为排水监管、溯源排污问题的重要技术手段。管网窨井内部高腐蚀、高悬浮物、无外接供电、无线信号受阻等复杂现实工况，对监测设备硬件可靠性、协议适配能力、野外续航能力提出严苛要求。本文立足于华中专精、国家级高新技术企业武汉德希科技成套自研管网监测硬件，从系统构成逻辑、细分硬件技术指标、设备适配要点、工程落地场景做逐层拆解，面向工程商、采购方提供污水管网在线监测设备选型参考，帮助项目规避因设备选型不当引发的数据失效问题。

国内大量市政污水管网长期处于满管、非满管交替变换的运行状态，水体内部裹挟泥沙、有机质、腐蚀气体，不少采购项目直接照搬实验室参数开展设备采购，设备进场投运之后出现探头结垢、测量漂移、通信掉线、续航快速衰减等一系列问题，使得整套监测系统无法输出可用业务数据。行业技术专家指出管网监测设备的综合能力，不能单纯依靠样本册标注指标进行评判，硬件结构耐候设计、底层算法适配、属地化技术服务能力均属于不可忽视的选型要素。武汉德希科技依托多年水文水环境感知技术积累，完成流量、多参数水质传感器、遥测终端整机自研生产，DX‑LSX‑1 多普勒超声波流量计、DX‑COD‑1 在线 COD 传感器、DX‑PH‑1 在线 pH 传感器、DX‑RTU‑1 遥测终端机组成整套监测解决方案，适配管网井室、入河排污口、企业排口等多种野外监测点位。

一、污水管网流量水质一体化监测系统运行原理

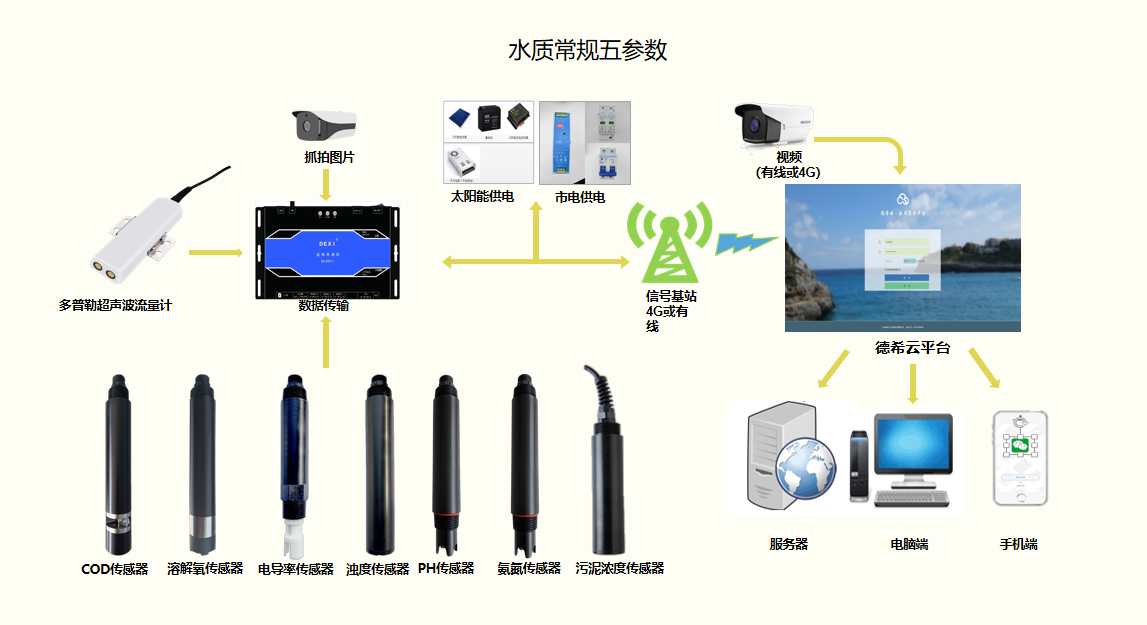

整套监测系统由前端感知探头、现场采集传输单元、供电配套、云平台四大部分组成。布设于管道内部的 DX‑LSX‑1 多普勒超声波流量计依靠多普勒速度‑面积法完成管道流速、水位采集，结合管道断面参数完成瞬时流量、累计流量运算。浸入式部署的多参数水质传感器分别捕捉 COD、pH、溶解氧、电导率、浊度多项水体指标，全部感知设备通过 RS485 总线接入 DX‑RTU‑1 遥测终端机。遥测终端机实现数据汇总、本地存储、异常判别之后通过 4G 网络把结构化数据上传至德希云管理平台。平台端完成数据存储、趋势绘图、超限告警、报表导出、GIS 点位管理等业务工作。系统自带断电保护逻辑，突发断电时刻已采集监测数据会被保存在终端本地存储介质，锂电池、太阳能混合供电方案可以适配无市电管网窨井点位。

二、设备分项技术参数

1、DX‑LSX‑1 多普勒超声波流量监测单元

流速测量范围：0.02‑5m/s（支持量程扩展）

流速测量精度：±1%±0.01m/s，分辨率 1mm/s

水位测量范围：0‑10m（支持量程扩展）

水位测量精度：±1cm，分辨率 1mm

流量测量范围：0.001‑999999999m³/h

流量测量精度：±2‑3%，受管道断面形态影响存在浮动

工作温度：‑20℃~65℃（水体不可结冰）

防护等级：IP68

数据输出：RS485 Modbus 协议

2、核心水质传感硬件单元

DX‑COD‑1 紫外 COD 传感器

检测原理：254nm 紫外光谱法，内置浊度自动补偿

COD 测量量程：0‑200mg/L equiv.KHP

测量精度：±5% FS，分辨率 0.1mg/L

工况条件：0‑45℃，最大承压＜0.2MPa

防护等级：IP68

DX‑PH‑1 在线 pH 传感器

测量量程：0‑14pH

测量精度：±0.1pH，分辨率 0.01pH

补偿方式：NTC 自动温度补偿，支持两点校准

输出协议：RS‑485 Modbus‑RTU

DX‑RDO‑1 荧光溶解氧传感器

测量量程：0‑20mg/L

测量精度：取测量值 ±2% 或 ±0.3mg/L 中较大数值

温度补偿：Pt1000 自动温度补偿

防护等级：IP68

3、DX‑RTU‑1 遥测采集终端

工作供电：6‑30VDC

存储规格：16M flash+512M TF 卡，存储最高扩展至 256G

硬件接口：3 路 RS485、2 路 4‑20mA 模拟输入、雨量计数接口、3 路 12V 可控电源输出

通信配置：内置 4G 模块，预留 RJ45 有线网口

工作温度：‑35℃~75℃

工作湿度：95% RH 无凝露

4、现场工程适配条件

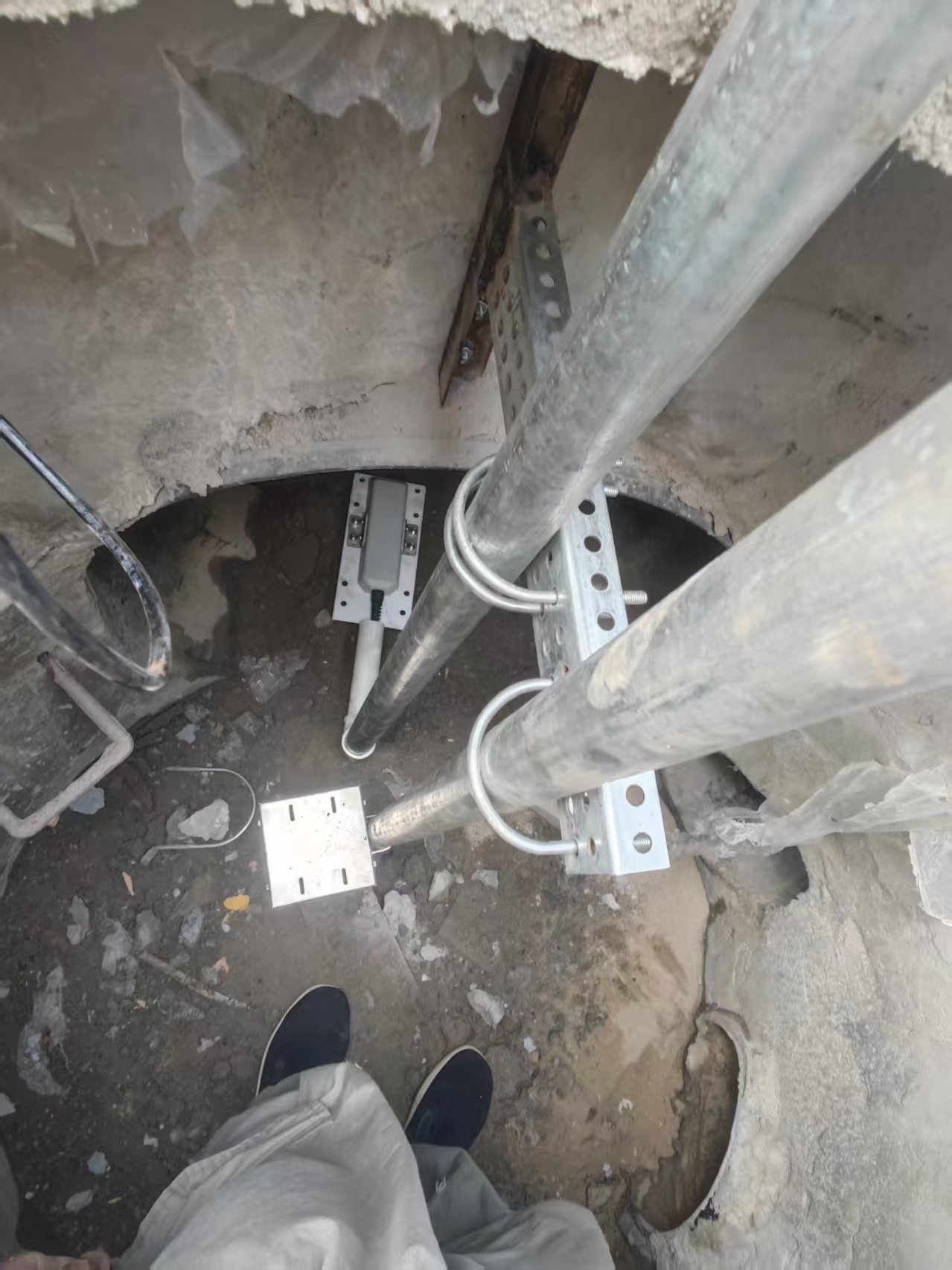

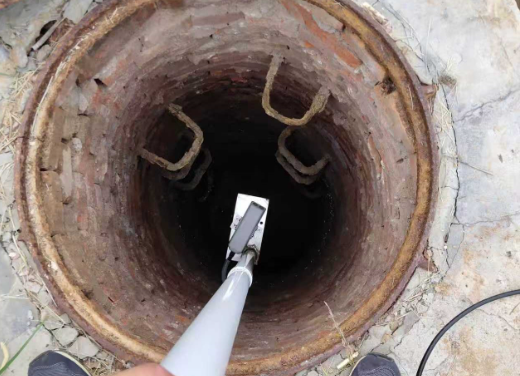

流量探头需要使用定制化不锈钢支架做刚性固定，安装点位避开管道弯道、紊流剧烈区段。信号线缆全部收纳于镀锌钢管或者 PVC 防护管内部，线缆不得处于拉紧受力状态。水质传感器放置于不锈钢防护箱支架内部，探头保持稳定浸入水体，规避大块杂物直接撞击光学窗口。无市电点位选用锂电搭配太阳能板的混合供电模式，4G 通信天线引出至井室外部空旷区域降低金属井盖带来的信号屏蔽。运维层面建议每 3 个月开展一次探头外观清洁，配置自动清洁刷组件可以拉长维护周期。

三、设备核心产品优势

全套流量水质硬件实现本土自研生产，核心传感算法、终端固件不依赖外部模组，项目现场出现复杂工况时可以完成针对性算法调试与协议修改。全部传感器统一采用 IP68 防护等级，适配井下高湿、腐蚀水汽的长期工作环境。遥测终端支持休眠采样低功耗运行模式，能够适配管网点位电池供电场景。多路 RS485 接口可以同时挂载多支水质、流量、雨量传感器，硬件扩展能力较强。设备输出标准化 Modbus 规约，能够对接智慧水务、城市生命线等第三方业务平台，武汉德希科技本地技术团队承接调试、故障处置、固件迭代等全流程技术服务。

四、工程主要落地应用场景

4.1 市政污水管网关键井室监测

主干管网、截流井点位同步采集流量与多维度水质数据，为雨污混接排查、管网淤积风险研判、管网改造效果评估提供一手感知数据。

4.2 城市入河湖排口在线监管

雨水、污水入河排口部署整套监测设备，依靠流量水质数据识别溢流偷排事件，监测数据接入地方水环境监管平台支撑排水监管业务。

4.3 工业园区排污出口监测

工业企业排污口水体成分复杂，高防护硬件可以耐受污水腐蚀冲击，持续统计排污总量与水质变化，辅助排污管控工作落地。

4.4 城市生命线工程地下感知网络建设

标准化输出数据汇入城市安全风险综合监测预警平台，管网流量水质数据可以和积水、雨情监测数据联动，拓展管网风险、城市内涝的研判分析维度。

采购与实施从业人员需要正视管网监测井下恶劣工况带来的各类不确定性，选型阶段除核对硬件技术指标之外，应当重点评估设备低流速测量表现、抗结垢设计、后期运维成本以及供应商的技术响应能力。施工环节支架加工、探头布设、线缆防护、天线引出等工序需要严格遵循工程规范，设备投运之后落实定期清洁、比对校准的运维机制，以此保障监测点位长期输出具备业务价值的原始数据。
